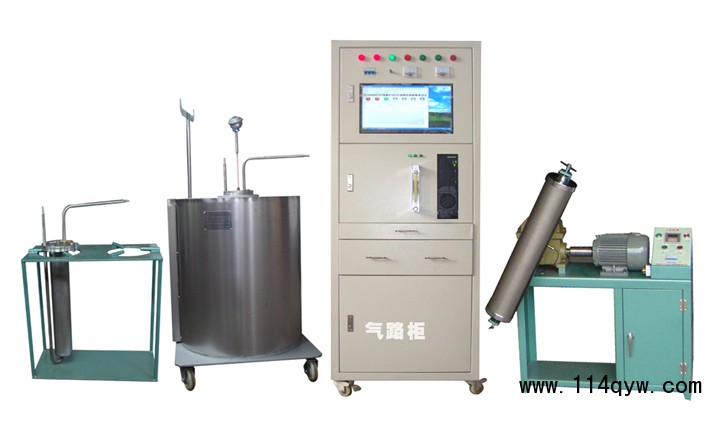

HTFQ－2008型 焦炭反應性及反應后強度測定儀

一、產品說明：
　　HTFQ－2008型焦炭反應性及反應后強度測定儀，是根據GB/T4000－2008《焦炭反應性及反應后強度試驗方法》設計制造的，適用于高爐煉鐵用焦的焦炭反應性及反應強度的測定，采用精密溫度控制裝置，控制精度高，使用維修方便，帶有超溫自動斷電，斷偶保護等安全措施。整套儀器由特制高溫反應電爐、計算機控制系統。N2、CO2氣體供給箱，Ⅱ型轉鼓自動升降裝置等組成。計算機控制系統控制高溫反應電爐按規定速率升溫并按給定溫度控溫，在計算機顯示屏中可切取焦炭在反應過程中的多種變化畫面，并能正確認清焦炭反應全過程，同時能儲存多次實驗過程數據并配有自動升降、廢氣自動燃燒、自動排出裝置，實驗過程實現自動化。

二、應用前景及效益估算：
　　焦炭熱性能的改善可以帶來較明顯的經濟效益：根據國內外研究經驗，CRI降低1%，每噸鐵可以節約焦炭約1kg，如果CRI降低6.21%，每噸鐵可以節約焦炭約6.21kg，按年產100萬t鐵、焦炭3100元/t來算，節焦費用約1920萬元/a。CSR提高，焦炭在高爐內的骨架作用得到加強，料柱透氣性指數提高可以進一步提高噴煤量。CSR提高6.39%，噴煤量可以提高約12kg/t，按年產100萬t鐵，焦煤差價1500元/t計算，可以節約費用約1800萬元/a。

三、主要技術參數：
　　爐膛內徑：φ140×640mm
　　加熱元件：高溫鐵鉻金電阻絲
　　最高溫度：1400℃
　　轉鼓轉速：20±1.5 r/min
　　電機功率：0.75 KW
　　控溫范圍：0-1600℃
　　控溫精度：±0.5℃
　　測溫元件：鉑銠-鉑熱電偶

四、基本配置：
　　1.電爐
　　2.焦炭反應器
　　3.焦炭反應后強度試驗設備
　　4.二氧化碳供給系統
　　5.氮?dú)夤┙o系統
　　6.控制柜
　　7.計算機測控系統
　　8.圓孔篩
　　9.鉑銠—鉑熱電偶
　　10.篩板
　　11.高鋁球
　　12.托架
　　13.反應器支架
